卓越·維港全網通手機信號覆蓋項目
孫經理：15361695651
工作時間：周一至周日8:30-21:00
深圳市光明新區將石社區權炬高新科技園Ａ棟1201
時間：2020-4月
地點：卓越·維港北區1H2座
需求：手機通話和上網信號

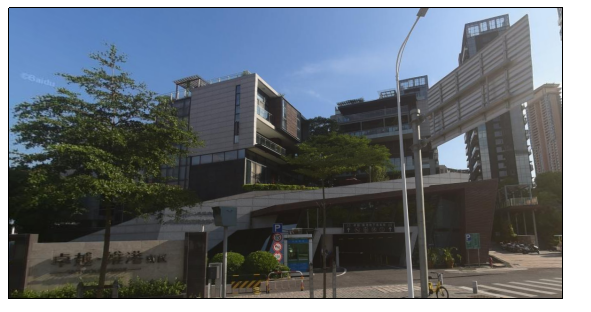

卓越維港城位于深圳市南山區工業七路南側，緊鄰深圳灣科苑大道。小區為高層與別墅混合型樓盤小區。
本次客戶的北區1H2座場景為一棟地面4層、地下2層的別墅戶型，除負2層為停車場入口的過道層外，其余每層面積均在200平方左右面積。
3月31日到現場勘測除了頂層4層的信號良好外，地下2層和地面的1-3層，房間內部信號都很差，在負1層和負2層，手機都脫網無服務。

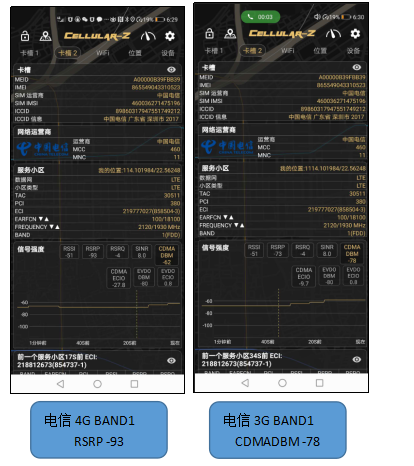

在一層大廳勘測，室內三個運營商的通話和上網信號：強度頻段，信號強度，如下圖所示：
由此可見，將室外信號無線接收增強后，在室內做天線分布后，可改善內部裝修環境帶來的信號衰減和強度降低問題。

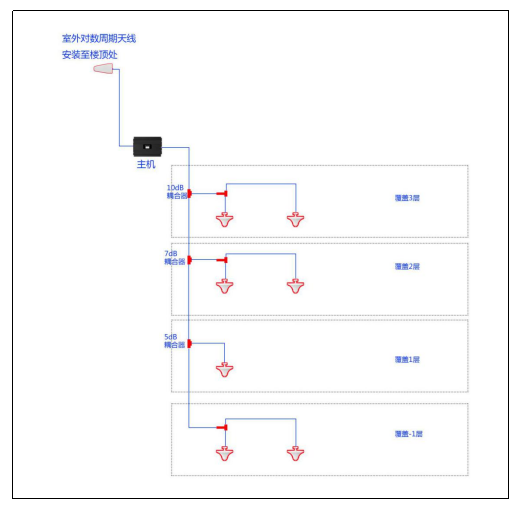

項目設計方案系統拓?fù)鋱D如下所示：
整棟別墅包括地下2層和地面4層，地下負-2層僅有一個入戶區域，該區域不做信號覆蓋。4層的屋頂書房信號良好，四面開闊也不建議做信號分布覆蓋。需要做天線覆蓋的為-1層至3層總共4層。
因?yàn)橐粚訛殚_闊的大廳區域，沒有完全封閉的房間隔絕，所以在電梯口做1個天線點位的覆蓋即可覆蓋全部區域。其他樓層均有單獨的臥室和影音室，所以其他三層采用2個天線點位做信號分布，其中一個天線點位在電梯口，另外一個點位分別進入到臥室和影音室。
設備說明

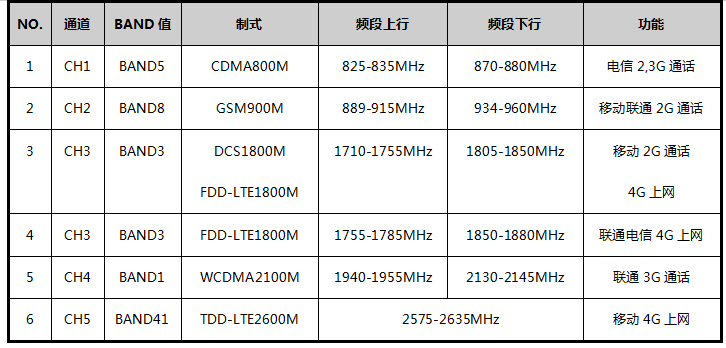

該產品采用5頻段（800+900+1800+2100+2600）大功率全網通設備，涵蓋了
中國移動通話+上網：GSM900M + FDD-LTE1800M + TDD-LTE2600M
中國聯通通話+上網：WCDMA2100M + FDD-LTE1800M
中國電信通話+上網：CDMA800M + FDD-LTE1800M

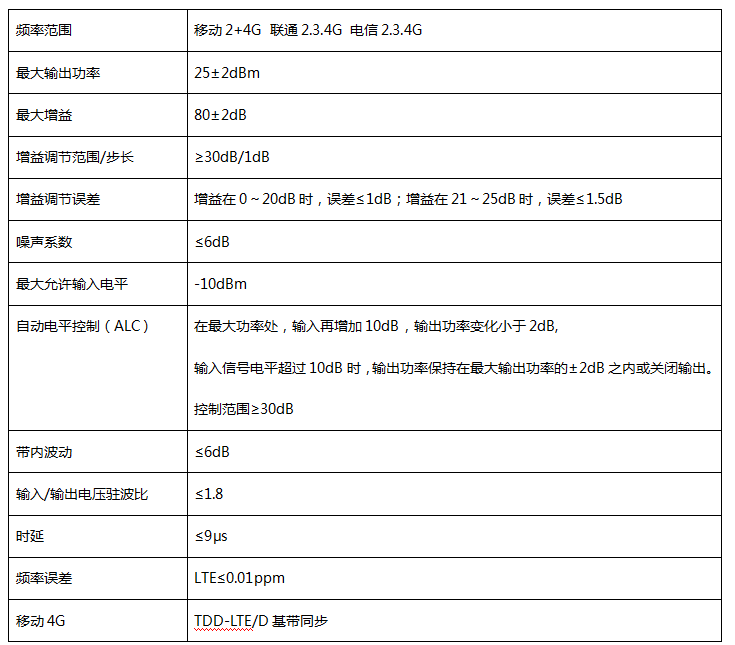

其他技術參數
以上項目方案與業主溝通后，正值室內裝修，業主通知房屋裝修公司配合在各個需要安裝天線的位置加開了檢修口。室內饋線通過電梯井道上下放線，
分布到了4個樓層的區域做天線和饋線的安裝工作。

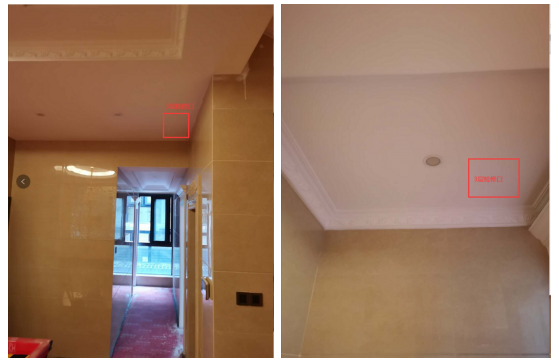

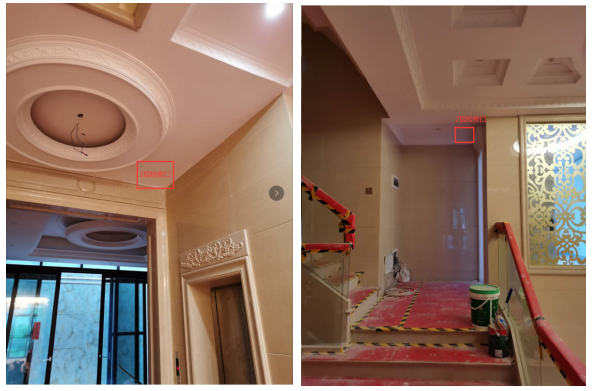

3層的2個檢修口開口位置如下圖所示：

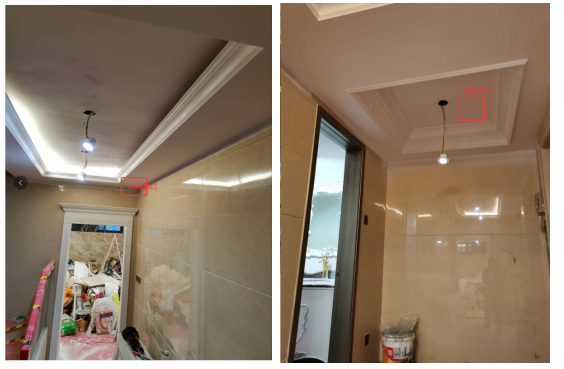

2層的2個檢修口開口位置如下圖所示：

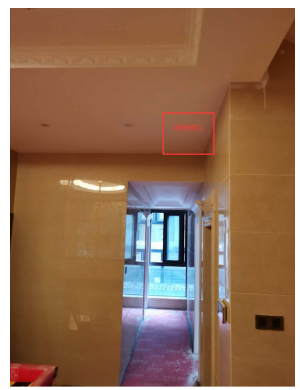

1層的1個檢修口開口位置如下圖所示：
-1層的2個檢修口開口位置如下圖所示：
裝修公司在4月9日開設好了7個檢修口后，4月10進場施工放線安裝，4月13日完成全部施工工作。總共施工日期2個工作日（4月11日和4月12日是周六周日，不能施工）。

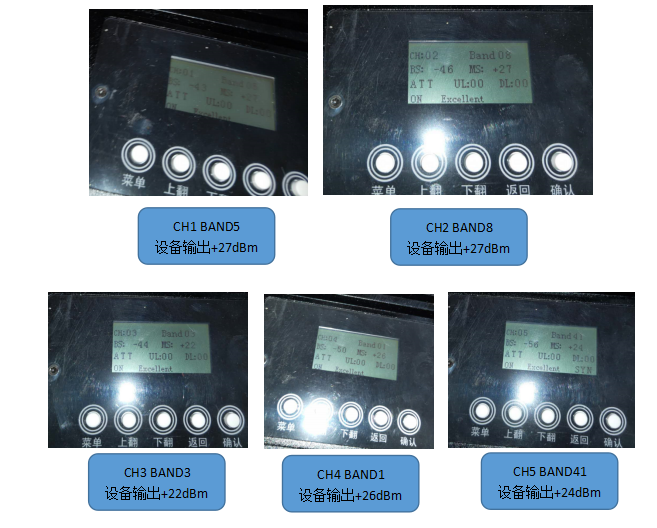

施工完畢設備工作后，設備5個頻段信號輸出值如下圖：

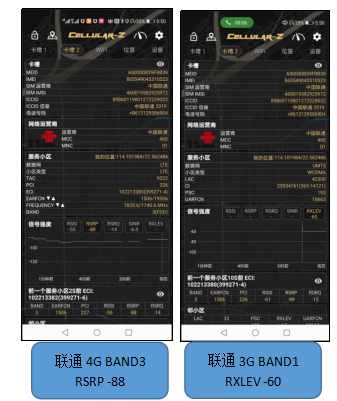

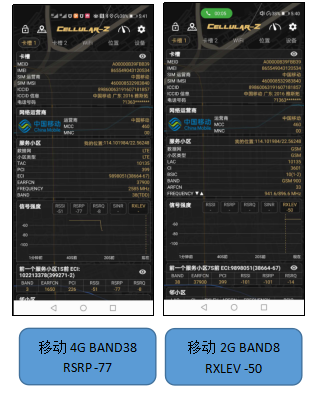

五個頻段通道的信號輸出信號強度都在+22dBm以上。該信號強度驅動室內的天線完全足夠。在設備供電狀況下，勘測三個運營商的信號強度如下所示：

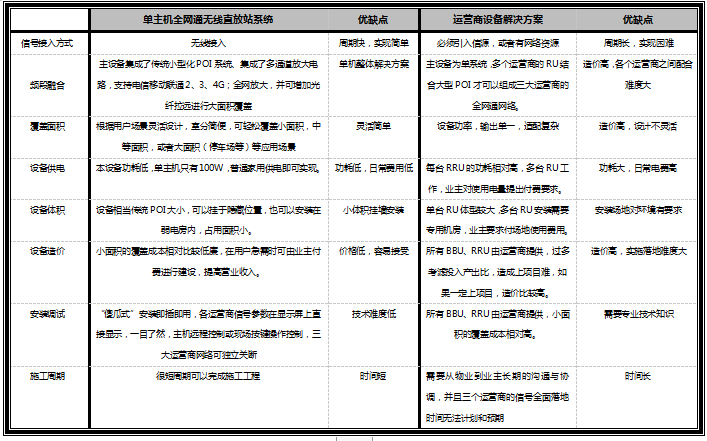

總結：作為該種類別墅用戶人群，由于室內裝修和地下樓層的因素。若采用運營商設備與我公司的解決方案做比較，在產品，性能，時間周期，施工時效等方案，有以下的優點和特點差別：
地下樓層更是成為信號盲區。而采用單臺五頻全網通和少量的室內分布，即可解決整棟別墅的三網4G和三網通話功能需求。并且施工造價優質，
施工周期短，可作為智能家裝和別墅用戶群體的推薦解決方案。
