電梯一拖一設備案例
孫經理：15361695651
工作時間：周一至周日8:30-21:00
深圳市光明新區將石社區權炬高新科技園Ａ棟1201
時間：2019年3月13日
地點：深圳市龍崗區平吉大道13號老圩村大廈
客戶需求：2棟25層電梯，解決電梯內通話信號問題。
一． 環境勘測
1、客戶所安裝設備的一棟大廈兩部電梯，位于深圳市城區環境，戶外運營商信號覆蓋良好。

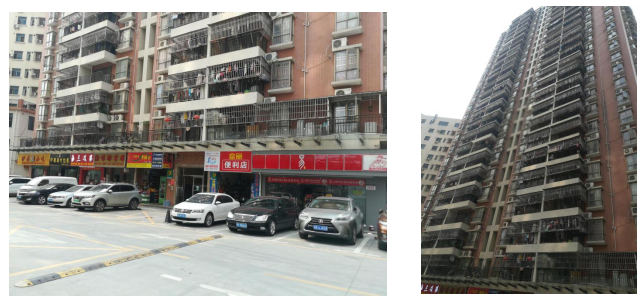

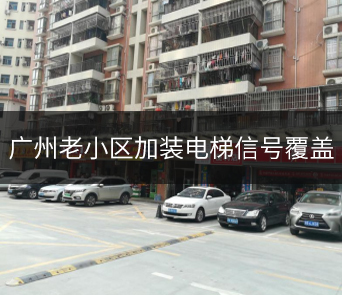

2、客戶大樓照片圖：

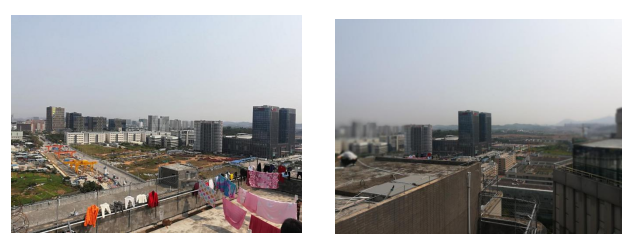

3、樓頂環境照片圖：
目視范圍內，看不見基站。

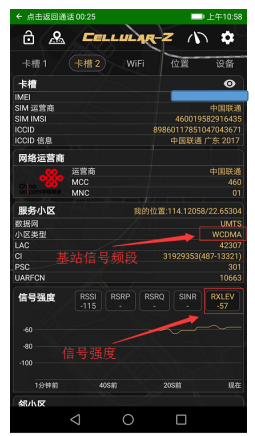

4、樓頂信號勘測

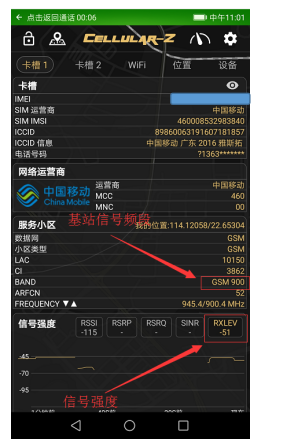

中國移動通話信號基站頻段為GSM900M，信號強度為-51dB，信號強度優質。
中國聯通通話信號基站頻段為WCDMA2100M，信號強度為-57dB，信號強度優質。
中國電信已經在樓層中已經加裝了室分系統，并且在電梯井中也預埋了室分布線，因此中國電信的信號覆蓋不作為考慮解決問題的信號。以避免加裝設備與電信室分系統沖突。
5、電梯環境和信號勘測

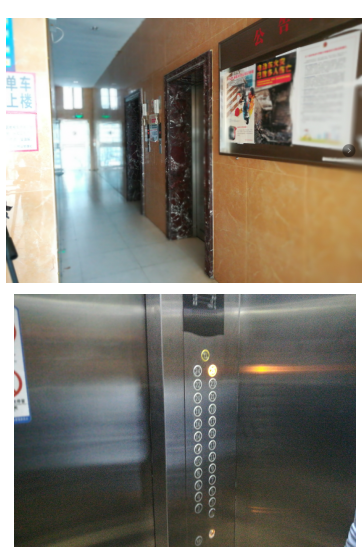

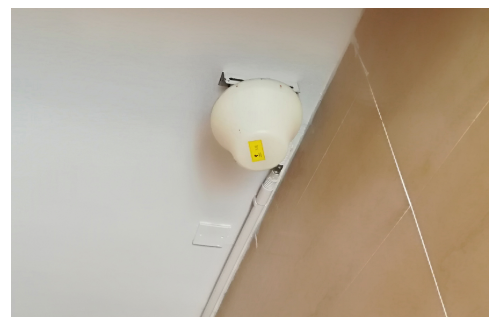

電梯環境圖：

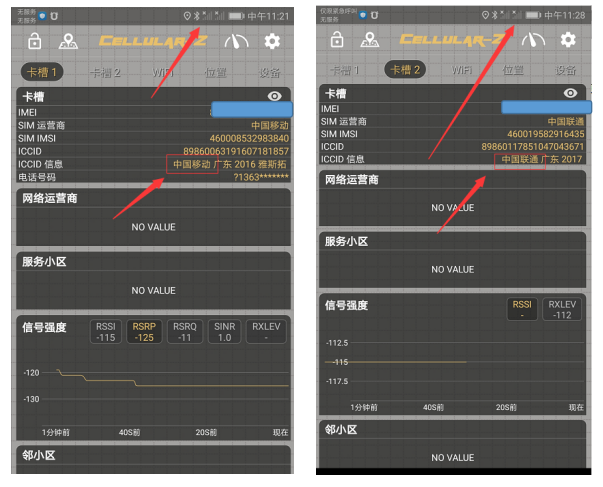

電梯內勘測，中國移動與中國聯通信號均無服務，無法通信。
二． 方案設計
基于以上幾點信息：
1、中國移動和中國聯通在樓頂?shù)男盘?hào)優質；
2、在電梯內兩個運營商的信號全無；
3、電梯樓層有25層高。
設計方案采用電梯移動+聯通一拖一方案，做井道信號覆蓋和轎廂信號覆蓋，才能確保電梯上下行過程中，在每層都可以有穩定的通話信號。
設計方案和圖紙如下：

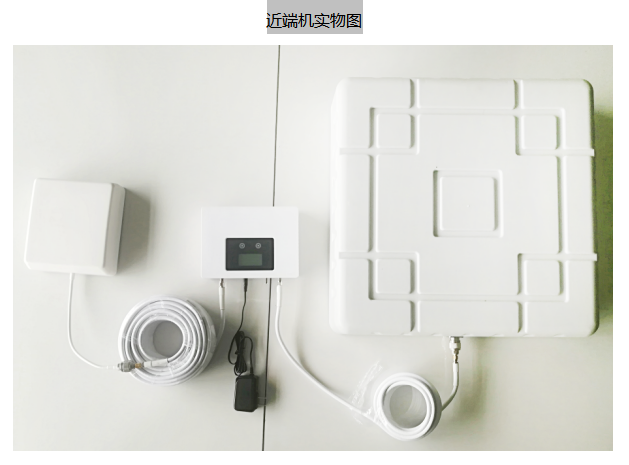

設備：900+2100 電梯雙頻一拖一系統

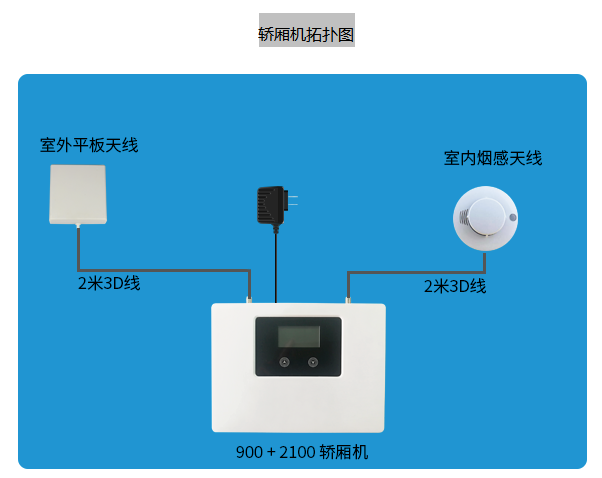

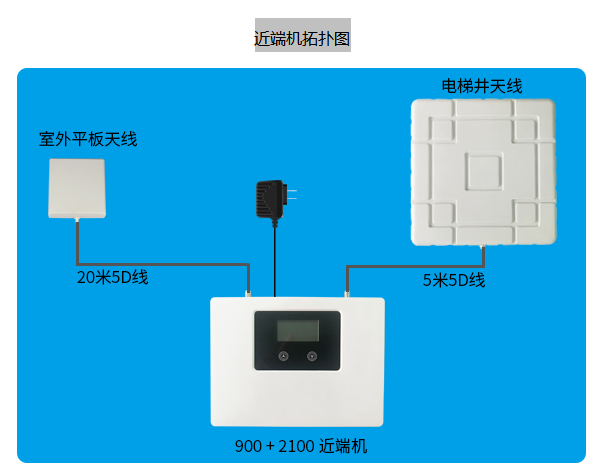

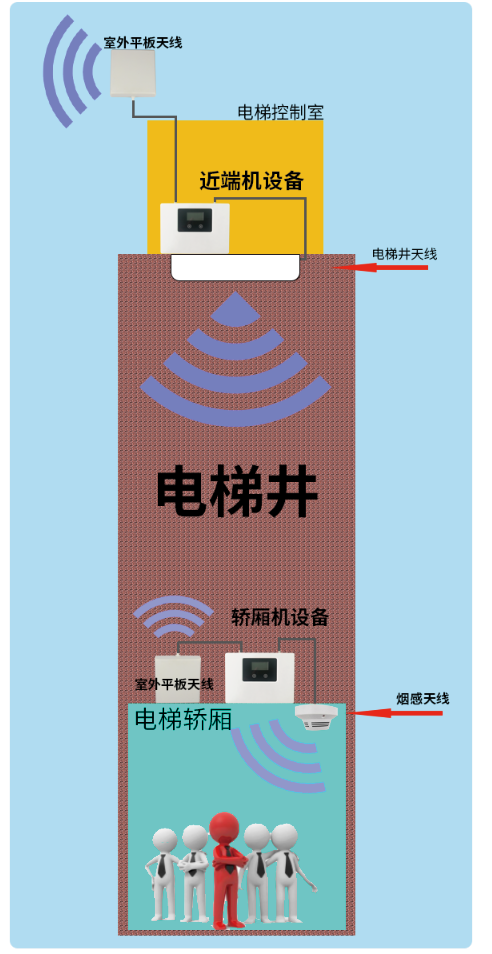

電梯設備一拖一安裝示意圖

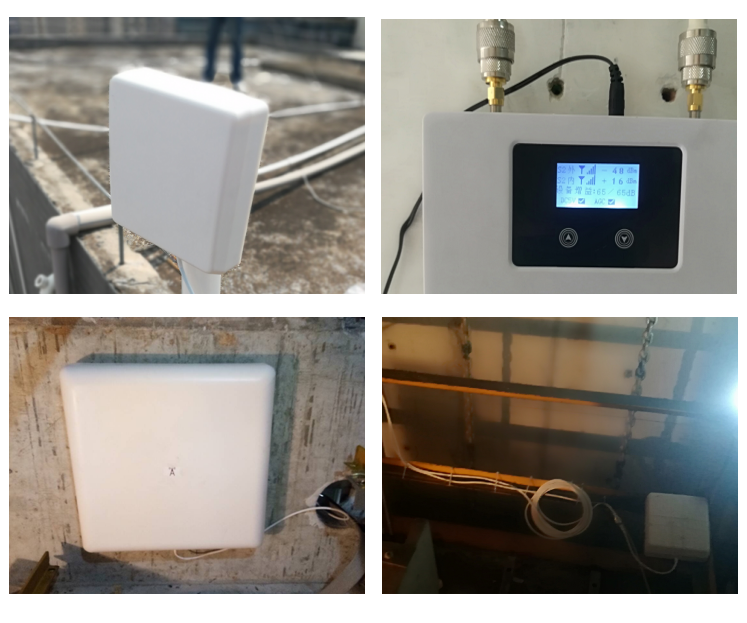

三． 施工布線
四． 工作效果

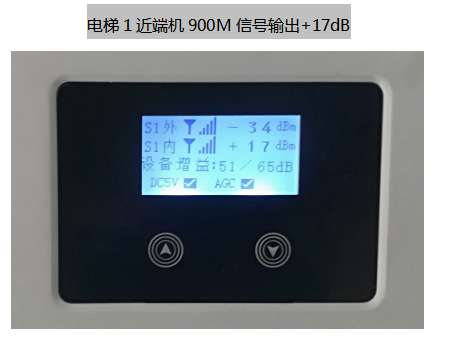

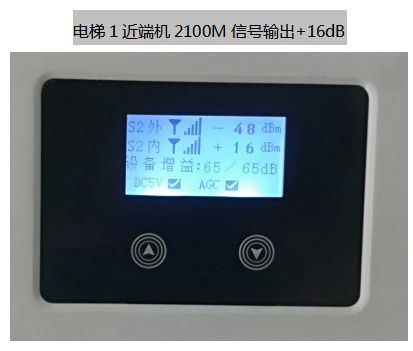

經過布線安裝調試，電梯1設備近端機設備的900M和2100M信號均有+17dB的信號強度輸出，確保了電梯井中的信號覆蓋。

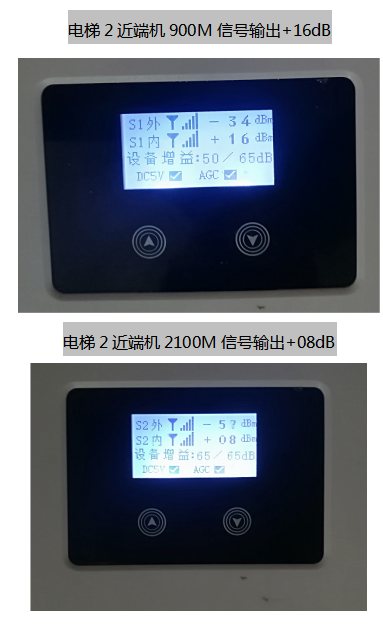

電梯2設備近端機設備的900M滿功率輸出+17dB，2100M信號略微偏弱+08dB的信號強度輸出。
五． 轎廂內勘測結果

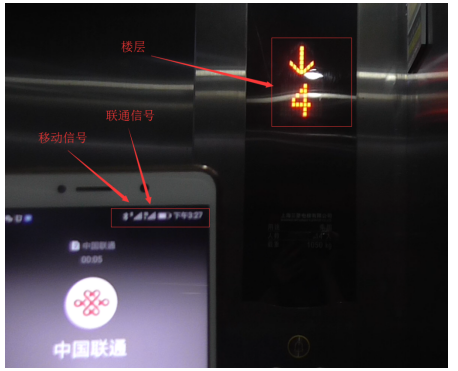

轎廂機系統工作后，在電梯內實測1-25層之間，移動信號和聯通信號均滿格，并且接打電話順暢。通話清晰流暢。

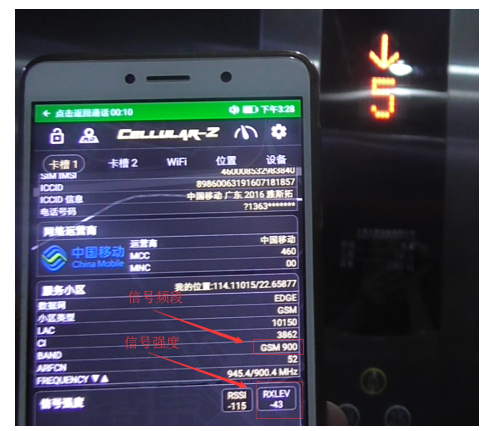

中國移動信號低樓層中，信號強度依然達到-43dB，接通信號快速清晰，通話流暢無卡頓。

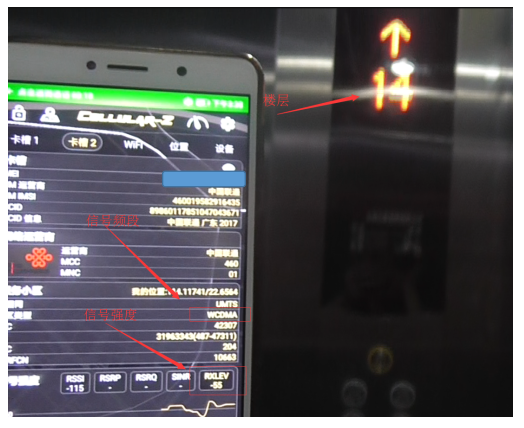

中國聯通信號在低樓層中，信號強度依然達到-55dB，接通信號快速清晰，通話流暢無卡頓。
六． 總結
在對電梯信號覆蓋方案實施方案設計和施工中，前期必須了解的信息有：
1、需要覆蓋的信號頻段；
2、樓頂需要覆蓋的信號強度；
3、樓層的層數。
在以上信息基礎上，10層以內的電梯覆蓋，在主機滿功率或者接近滿功率輸出時，可以用單主機電梯井天線方式解決覆蓋問題。10層以上的覆蓋（30層以內），可采用近端機+轎廂機的一拖一方案解決信號覆蓋問題。
